Schließzylinder richtig messen

Damit ein neuer Schließzylinder richtig in Ihre Tür passt, müssen vor der Bestellung das Innen- und Außenmaß des vorhandenen Zylinders bestimmt werden. Das ist auch möglich, ohne den alten Zylinder auszubauen.

Von wo wird ein Schließzylinder gemessen?

Ausgangspunkt für beide Maße ist die Mitte der Befestigungsschraube des Zylinders. Diese befindet sich an der Stirnseite der Tür auf Höhe des Schließzylinders.

Von diesem Mittelpunkt messen Sie jeweils bis zum Ende des Zylinders:

vom Mittelpunkt zur Innenseite der Tür = Innenmaß
vom Mittelpunkt zur Außenseite der Tür = Außenmaß

Ein Zylinder mit 30 mm auf der Innenseite und 35 mm auf der Außenseite wird beispielsweise als 30/35 mm angegeben.

Gemessen wird immer von der Mitte der Befestigungsschraube beziehungsweise Schraubenbohrung: hier 30 mm zur Innenseite und 35 mm zur Außenseite, also 30/35 mm.

Innen- und Außenseite nicht vertauschen

Bei einem normalen Doppelzylinder spielt die Reihenfolge je nach Ausführung nicht immer eine Rolle. Bei Knaufzylindern, elektronischen Zylindern oder bestimmten Sonderfunktionen ist jedoch wichtig, welche Seite innen und welche außen liegt.

Notieren Sie deshalb die Maße immer zusammen mit der jeweiligen Türseite.

Mit eingebautem Zylinder messen

Messen Sie von der Mitte der Befestigungsschraube bis zur Außenkante des vorhandenen Zylinders beziehungsweise bis zur relevanten Beschlagebene. Wiederholen Sie die Messung auf der Innenseite.

Berücksichtigen Sie dabei die vorhandenen Türbeschläge. Der neue Zylinder sollte nicht unnötig weit aus dem Beschlag herausstehen.

Beim eingebauten Zylinder bis zur jeweils äußeren Beschlagebene messen. Tür- und Schutzbeschläge gehören zur benötigten Zylinderlänge und müssen berücksichtigt werden.

Ausgebauten Schließzylinder messen

Wenn der Zylinder bereits ausgebaut ist, lässt er sich besonders einfach messen. Messen Sie von der Mitte der Befestigungsbohrung jeweils bis zum linken und rechten Ende des Zylindergehäuses.

Auch hier sollten Sie sich merken, welche Seite vorher innen beziehungsweise außen lag.

Typische Fehler beim Messen

Häufig werden die gesamte Zylinderlänge oder die Türstärke gemessen. Für die Bestellung werden jedoch die beiden einzelnen Maße ab der Mitte der Befestigungsschraube benötigt.

Achten Sie außerdem darauf, nicht nur das Türblatt zu messen. Türbeschläge und Schutzbeschläge beeinflussen die benötigte Zylinderlänge ebenfalls.

Welche Zylinderart benötigen Sie?

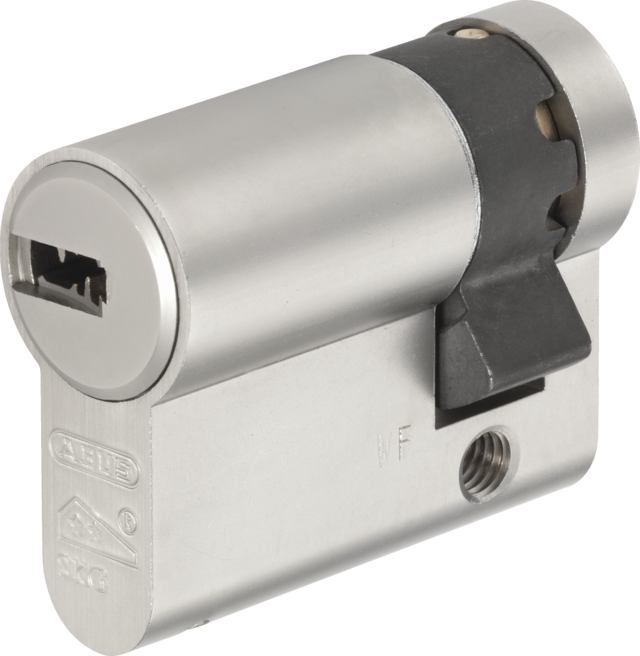

Neben der richtigen Länge muss auch die Bauform passen. Häufig verwendet werden Doppelzylinder, Halbzylinder und Knaufzylinder. Zusätzlich gibt es elektronische Schließzylinder sowie Zylinder mit besonderen Funktionen wie einer Not- und Gefahrenfunktion.

ABUS EC660 Doppelzylinder — Die drei häufigsten Bauformen im direkten Vergleich. Produktabbildungen: ABUS EC660.

ABUS EC660 Knaufzylinder — Die drei häufigsten Bauformen im direkten Vergleich. Produktabbildungen: ABUS EC660.

Unsicher bei der Zylinderlänge?

Wenn Sie sich bei den Maßen oder der benötigten Ausführung nicht sicher sind, können Sie uns die vorhandenen Maße und gegebenenfalls Fotos der Einbausituation senden. Wir helfen Ihnen gerne bei der Auswahl des passenden Schließzylinders.
